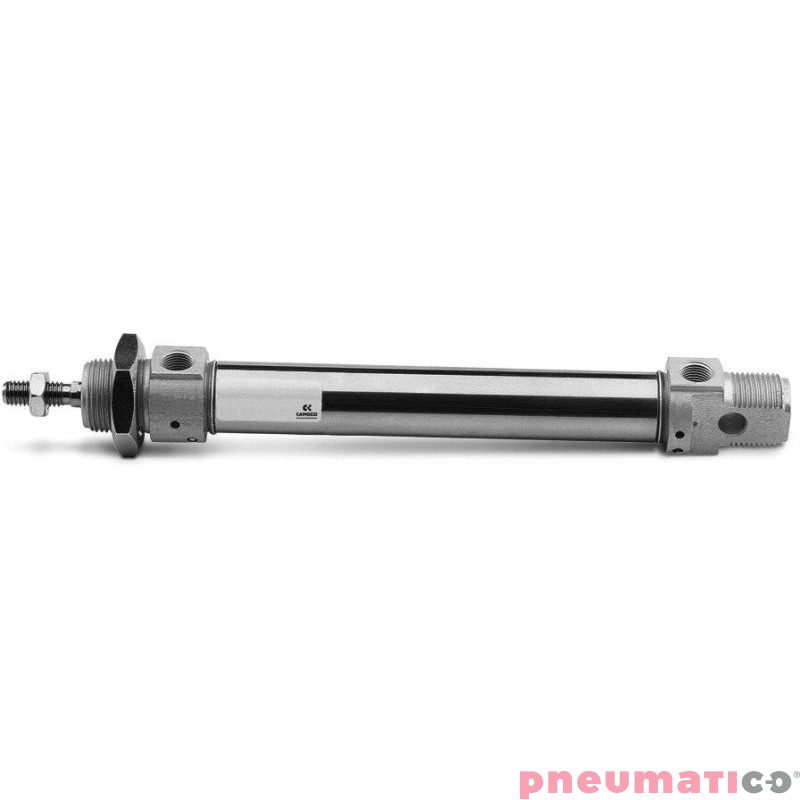

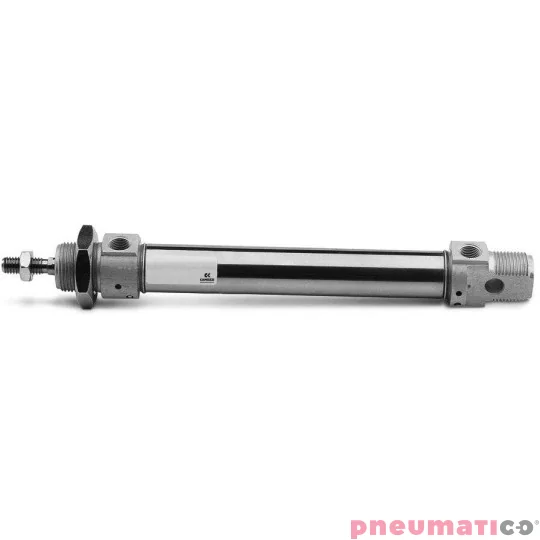

Siłownik ISO 6432 serii 24 O16 skok 100 podwójnego działania CAMOZZI 24N2A16A100

Siłownik ISO 6432 serii 24 O16 skok 100 podwójnego działania CAMOZZI 24N2A16A100

Dane techniczne:

• seria: magnetyczne
• wersja: standard
• działanie: podwójnego działania
• materiały: tłoczysko ze stali nierdzewnej nagniatanej AISI 303, rura ze stali nierdzewnej AISI 304, głowice aluminiowe anodowane
• średnica tłoka: 16 mm
• rodzaj konstrukcji: nakrętka mocująca głowicy, mod. V + nakrętka blokująca tłoczyska, mod. U
• skok: 100 mm

• Pojedynczego i podwójnego działania
• CETOP RP52-P DIN/ISO 6432
• Tłoczysko i rura ze stali nierdzewnej
• Głowice aluminiowe anodowane

______________________________________

Seria 24:

Ø16, 20, 25 mm – magnetyczne

Seria 16: Ø8, 10, 12 mm

Seria 25: Ø16, 20, 25 mm – magnetyczne z amortyzacją

Minisiłowniki serii 16, 24 i 25 są wykonywane zgodnie z Europejskim Wykazem Norm CETOP RP52-P i DIN/ISO 6432. Właściwy dobór materiałów i cech konstrukcyjnych stanowi podstawę kompletnej oferty różnorodnych siłowników o wysokiej niezawodności.

Precyzyjna metoda połączenia głowicy z przednią częścią rury zapewnia doskonałą współosiowość tych elementów. Ponieważ siłowniki serii 16 i 24 mogą pracować przy bardzo wysokich prędkościach, wprowadzono specjalne pierścienie amortyzujące, aby zredukować hałas i zużycie powstające wskutek dużych obciążeń dynamicznych. Siłowniki serii 24 i 25 można wyposażyć w bezobsługowe czujniki magnetyczne dla sygnalizacji położenia tłoka. Seria 25 posiada regulowaną amortyzację pneumatyczną oraz tłok magnetyczny. Siłowniki mogą być wyposażone w różnorodny osprzęt pomocniczy, zwiększający możliwości pracy w różnych warunkach.

• Rodzaj konstrukcji: zagnieciony
• Działanie: pojedynczego i podwójnego działania
• Materiały: głowice aluminiowe, anodowane; rura i tłoczysko ze stali nierdzewnej, tłok aluminiowy; uszczelki poliuretanowe/NBR, pozostałe elementy: patrz oznaczenia
• Uchwyty montażowe: nakrętki, kołnierze, łapy, uchwyty wahliwe
• Zakres skoków: Seria 16 Ø8 ÷ Ø10: 10-250 mm / Seria 16: Ø12: 10-300 mm / Seria 24 i 25: Ø16: 10-600 mm; Ø20-Ø25: 10-1000 mm
• Średnice tłoka: Seria 16: Ø8, 10, 12 / Seria 24 i 25: Ø16, 20, 25
• Zakres temperatur pracy: 0°C ÷ 80°C (dla suchego powietrza -20°C)
• Ciśnienie pracy: 1 ÷ 10 bar (dla siłowników podwójnego działania); 2 ÷ 10 bar (dla siłowników pojedynczego działania)
• Czynnik roboczy: powietrze filtrowane, bez smarowania. Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISO VG32. Raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji.
• Prędkość: 10 ÷ 1000 mm/sek. (bez obciążenia)
