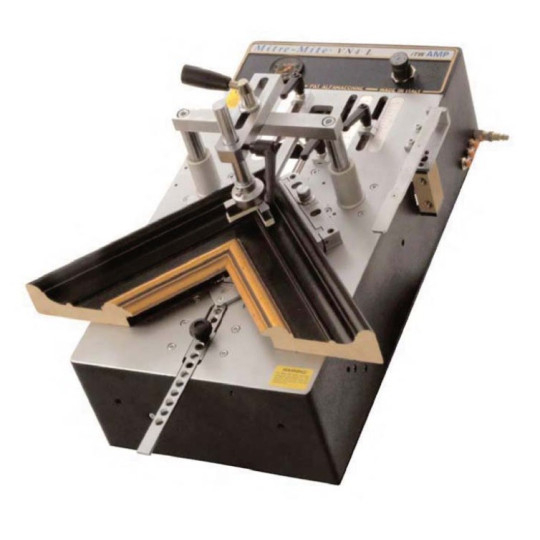

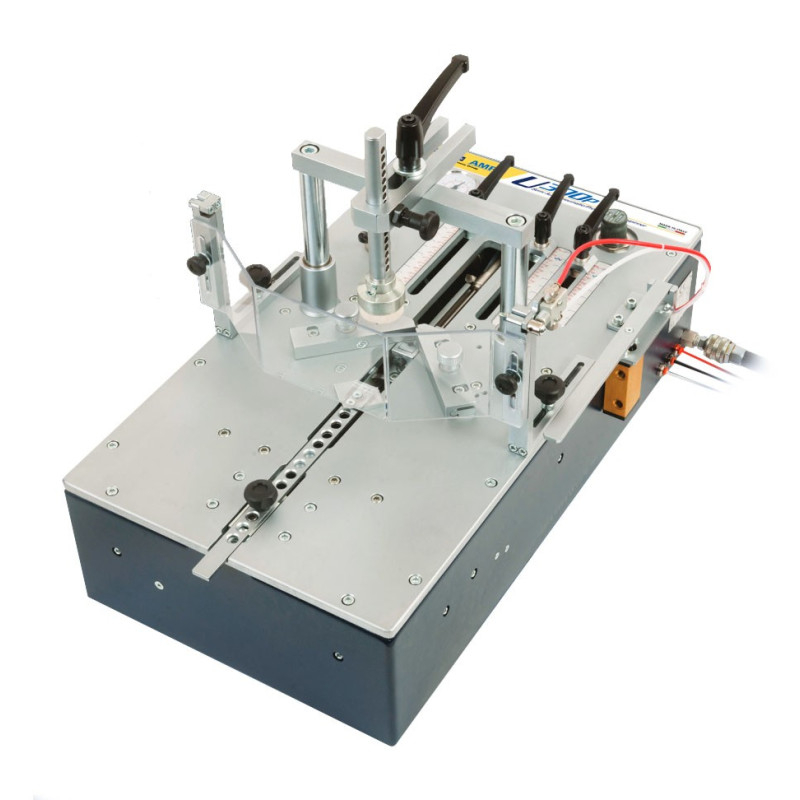

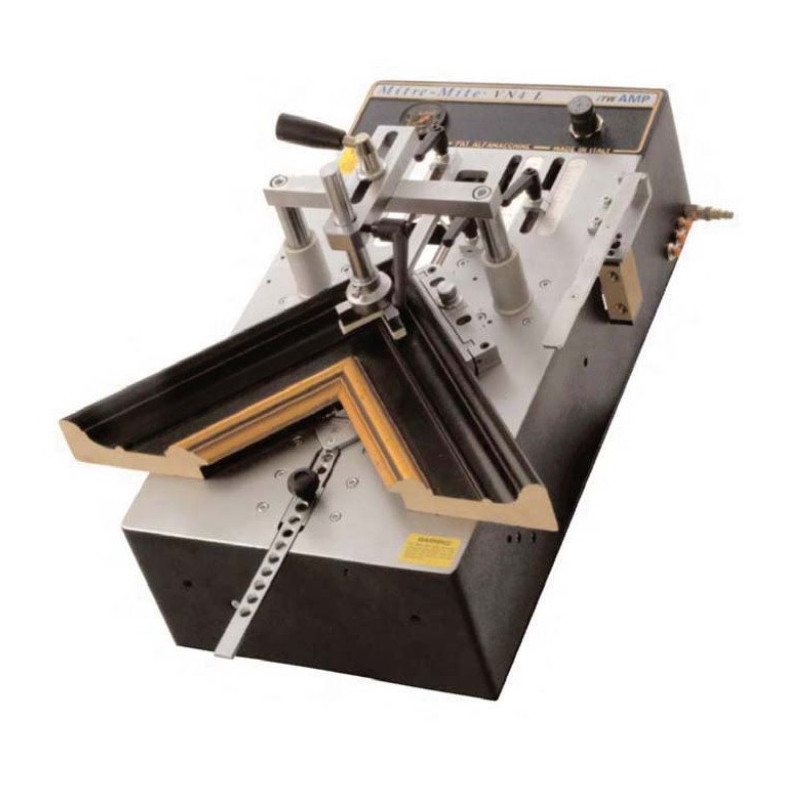

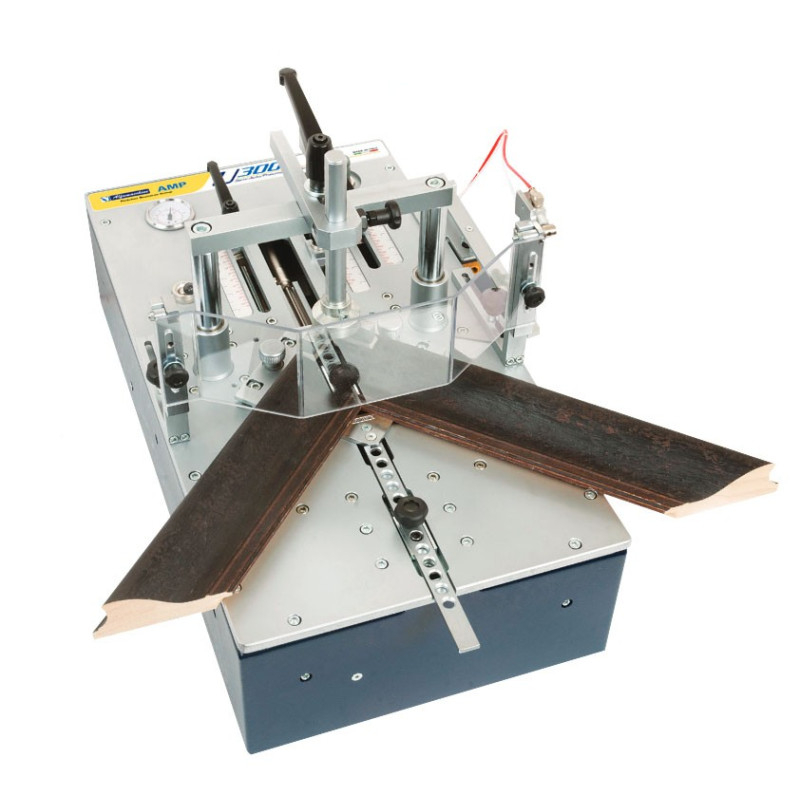

Półautomatyczne urządzenie pneumatyczne do połączeń kątowych dla producentów ram z drewna, MDF lub tworzywa sztucznego Wyposażone w dwustopniowy pedał pneumatyczny (docisk i wbicie) oraz przycisk zaworu, służący do pneumatycznego przesuwu głowicy na kolejny punkt wbicia. Listwy mocowane są na stole roboczym w dwóch płaszczyznach. Urządzenie z możliwością postawienia na stole lub zamontowania na przechylnym statywie (na życzenie Klienta). Zszywacz U-300P przeznaczony jest przede wszystkim do zastosowań produkcyjnych, gdzie szybkość i powtarzalność łączeń elementów tych samych wielkości to cechy pożądane. Konstrukcja U-300P pozwala operatorowi na ustawienie do 3 pozycji zatrzymania dla zszywek typu V.

Proces łączenia ramy polega na tym, że głowica gwoździa przemieszcza się pneumatycznie pod nieruchomą ramą, a cykl łączenia jest uruchamiany najpierw za pomocą dźwigni ręcznej ustalającej wstępnie ustawione położenie zszywki typu V, a następnie wbija się zszywkę poprzez wciśnięcie pedału nożnego.

Dla klientów poszukujących podobnego typu maszyn łączących, ale wymagających elastyczności łączenia różnych rozmiarów form wtryskowych, zapoznaj się z naszym urządzeniem U-300.

Dane techniczne:

• Wysokość listwy: 6 - 80 mm
• Szerokość zszywanej listwy: 6 - 80 mm
• Maksymalna odległość pomiędzy zszywkami: 125 mm

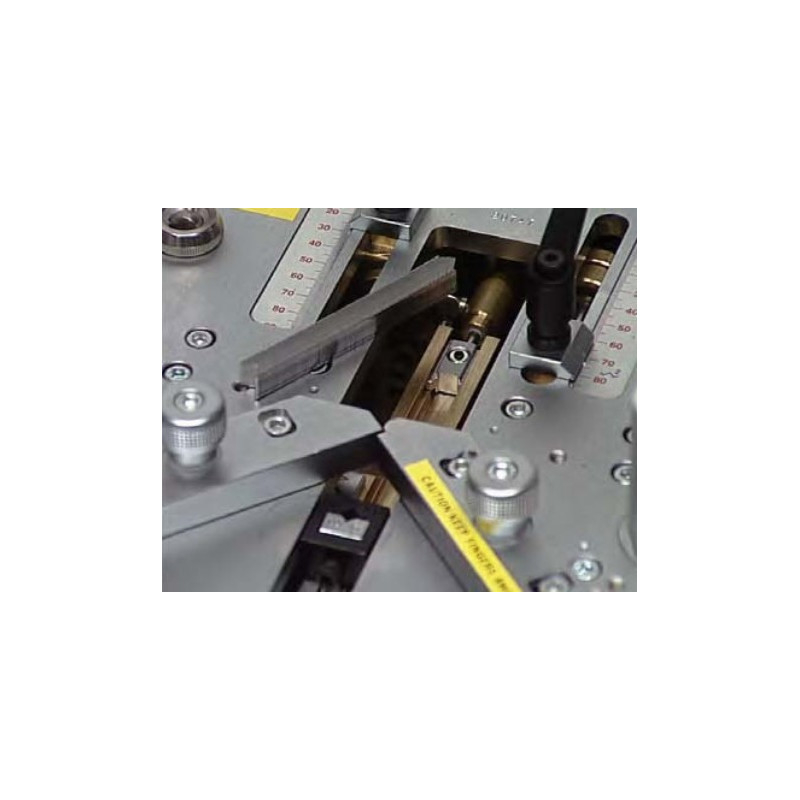

• Pojemność magazynka: 220 zszywek
• Standardowo stosowane zszywki: 3, 5, 7, 10, 12, 15 mm
• Szerokość zszywki: 11 mm

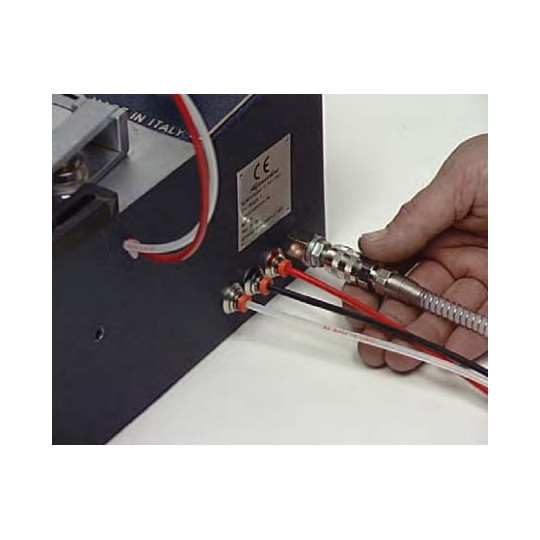

• Ciśnienie sprężonego powietrza: 4-6 bar
• Zużycie powietrza: 3 Nl przy 5 bar
• Waga: 36 kg
• Wymiary zewnętrzne: 350 x 640 x 500 mm
• 3 pozycje zatrzymania zszywek
• urządzenie przeznaczone do zszywek typu V
• Produkcja nawet do 200 ramek na godzinę

Wyposażenie:

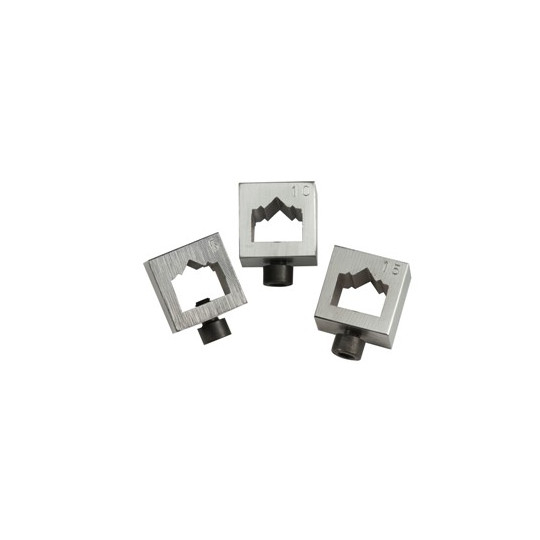

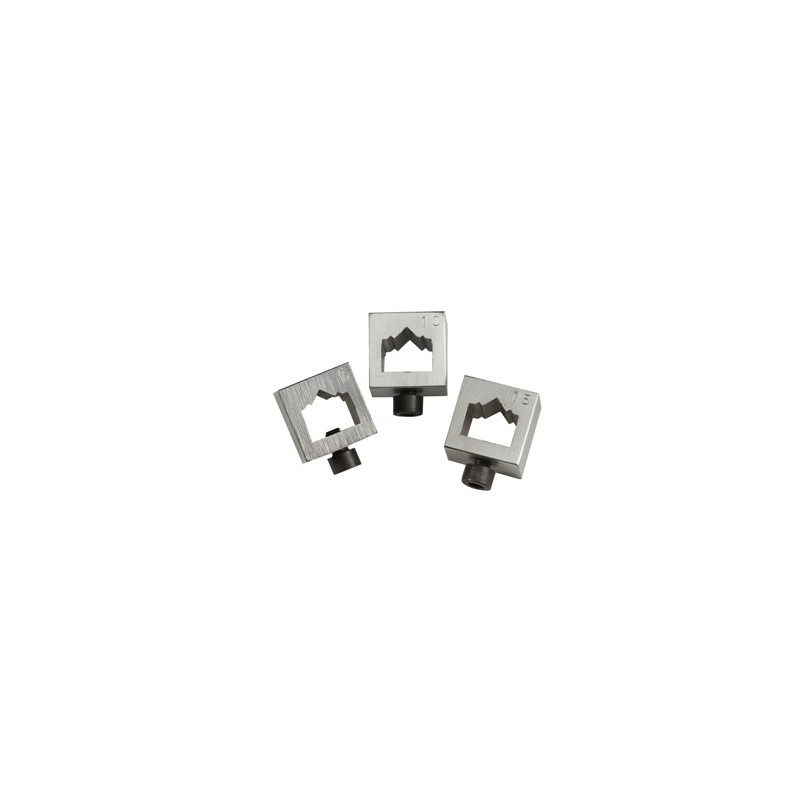

• Głowica do zszywek 7 mm
• Głowica do zszywek 10 mm
• Głowica do zszywek 12 mm

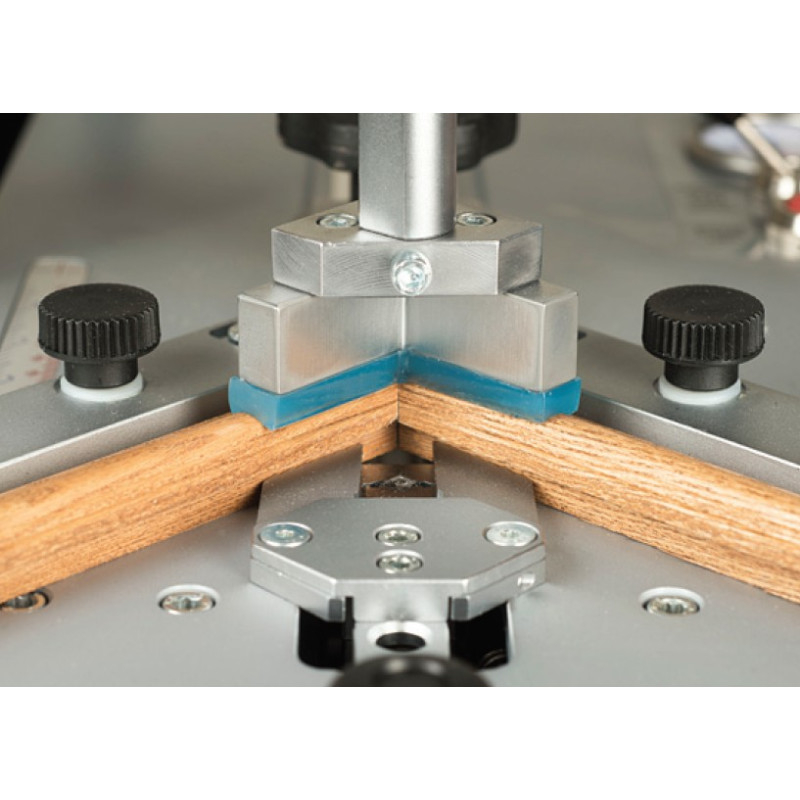

• Pojedynczy pionowy pozytywny zacisk mocowania
• Pojedyncza metalowa płytka dociskowa
• Magnetyczne wsparcie dla pionowego zacisku
• Niebieskie gumowe podkładki (do miękkiego drewna)
• Żółte gumowe podkładki (dla średniej twardości drewna)
• Czarne gumowe podkładki (do drewna twardego)
• Regulowany płotek (3 gałki)
• Klucz imbusowy 4 mm
• Klucz imbusowy 5 mm
• Magnetyczne podbieracz zszywek typu V
• Instrukcja obsługi maszyny

Zalety:

•  Zalecany do produkcji ram na większą skalę

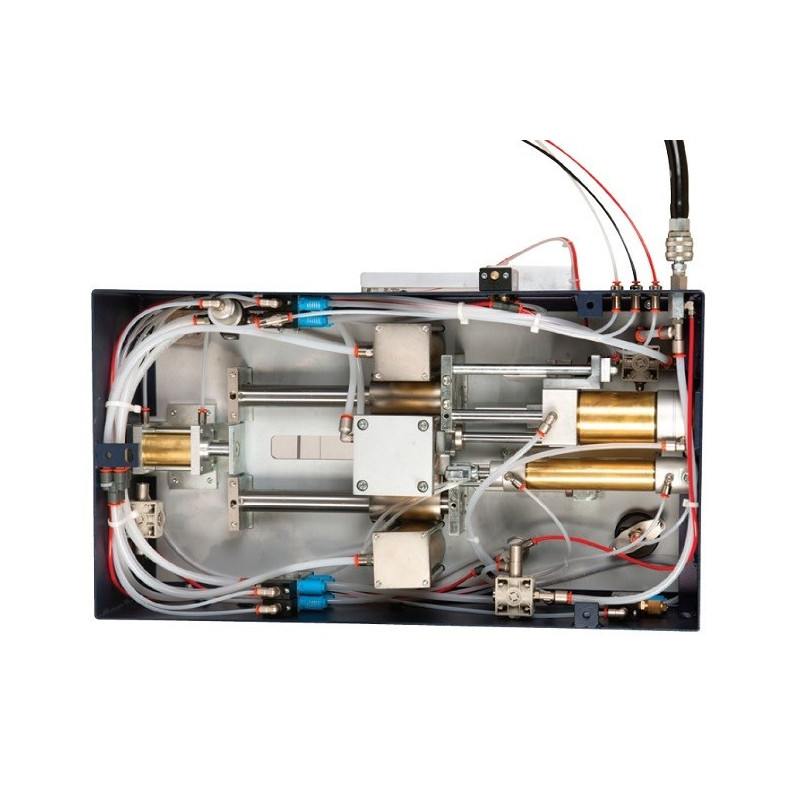

•  Wyposażony w pneumatyczny ładowacz, który eliminuje zacięcia zszywek
•  Funkcja pneumatyczna "Soft Clamping" dla połączeń wolnych od uszkodzeń
•  Szybka wymiana wkładki magnetycznej, która pasuje do większości profili ramek
•  Działa tylko z powietrzem pneumatycznym, bez konieczności podłączania urządzenia do prądu

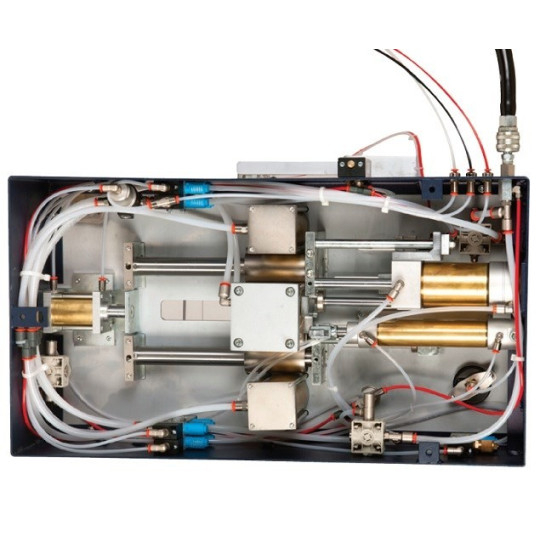

•  Zaprojektowany z unikalnym, bezawaryjnym, tłokowym systemem klocków nawet do miliona cykli
• Produkcja nawet do 200 ramek na godzinę
• Bardzo łatwa wymiana podkładki zaciskowej
